      泵的揚程計算詳解

      發布于:05-25 點擊量:1568


      泵的揚程計算是選擇泵的重要依據,這是由管網系統的安裝和操作條件決定的。計算前應首先繪制流程草圖,平、立面布置圖,計算出管線的長度、管徑及管件型式和數量。

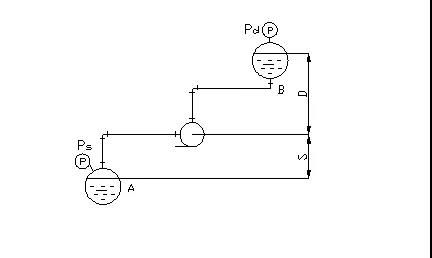

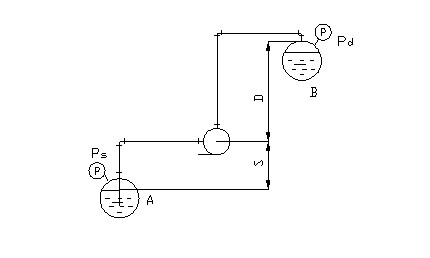

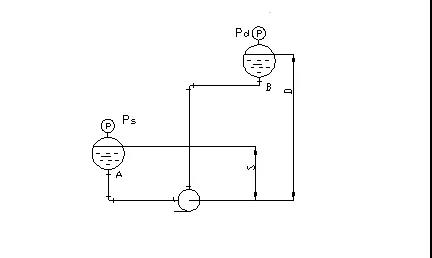

      一般管網如下圖所示,(更多圖例可參考化工工藝設計手冊)。

      D——排出幾何高度,m;

      取值:高于泵入口中心線:為正;低于泵入口中心線:為負;

      S——吸入幾何高度,m;

      取值:高于泵入口中心線:為負;低于泵入口中心線:為正;

      Pd、Ps——容器內操作壓力,m液柱(表壓);

      取值:以表壓正負為準

      Hf1——直管阻力損失,m液柱;

      Hf2——管件阻力損失,m液柱;

      Hf3——進出口局部阻力損失,m液柱;

      h ——泵的揚程,m液柱

      h=D+S+hf1+hf2+h3+Pd-Ps

      h= D-S+hf1+hf2+hf3+Pd-Ps

      h= D+S+hf1+hf2+hf3+Pd-Ps

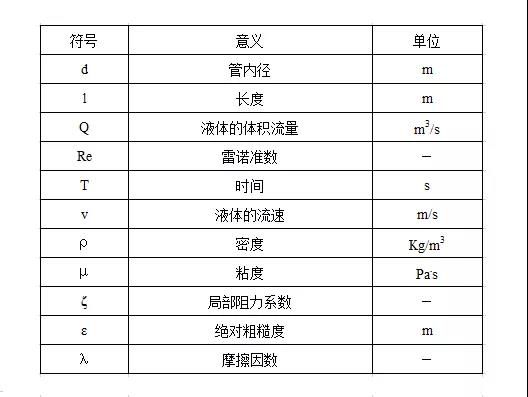

      計算式中各參數符號的意義

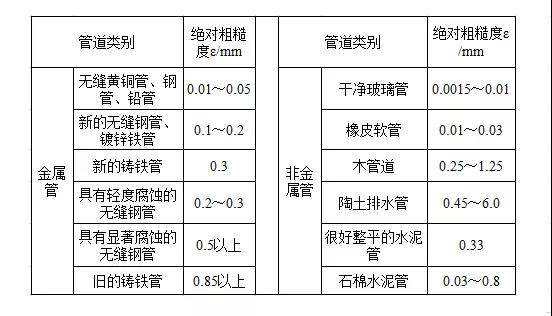

      某些工業管材的ε約值見下表

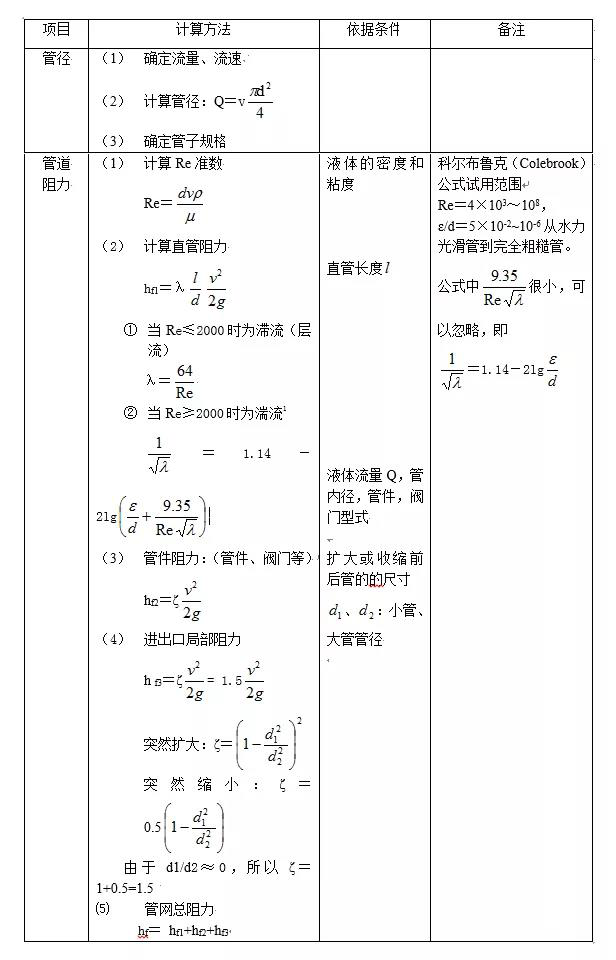

      管網局部阻力計算

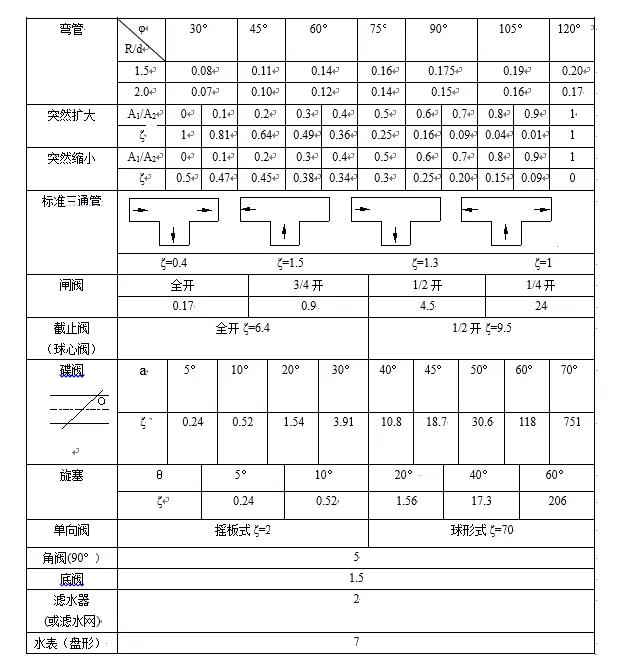

      常用管件和閥件底局部阻力系數ζ
